软性线路板新能源方案
一、性能硬核适配复杂场景
新能源专用软性线路板以耐温 PI 为基材，搭配高纯度铜箔，厚度 0.08-0.2mm，柔韧轻薄，适配电池包、逆变器等狭小空间。耐 - 40℃~150℃宽温，经湿热、振动测试，在车规及户外环境中保障电路可靠运行。
二、定制方案破解行业痛点
针对细分场景定制：动力电池领域集成设计同步采集电芯数据，厚铜箔承载 50A + 均衡电流；光伏用耐紫外线 PI，确保 MPPT 信号长期稳定；储能设备配阻燃基材与高耐压设计，兼顾功率与安全。
产品应用

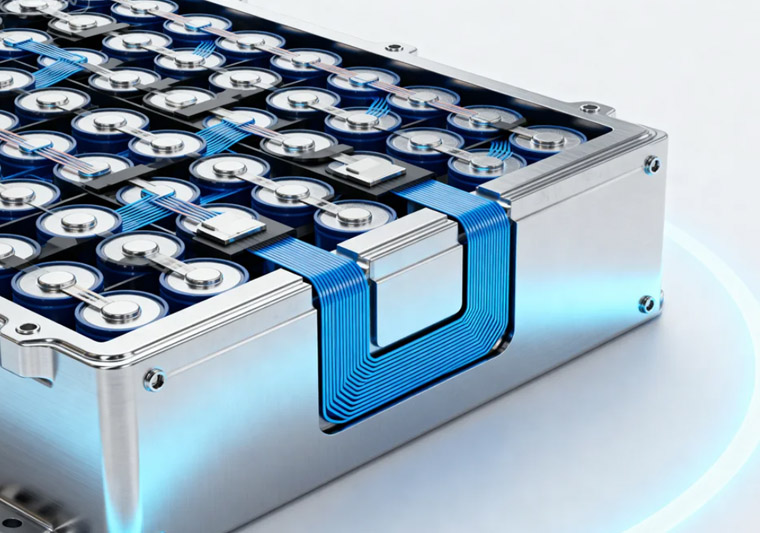

新能源新能源动力电池
新能源新能源电机控制器

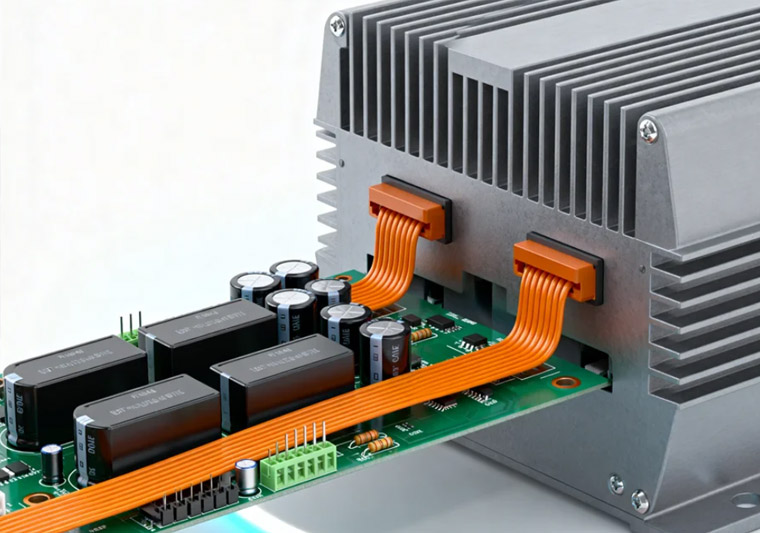

储能逆变器
直流充电桩

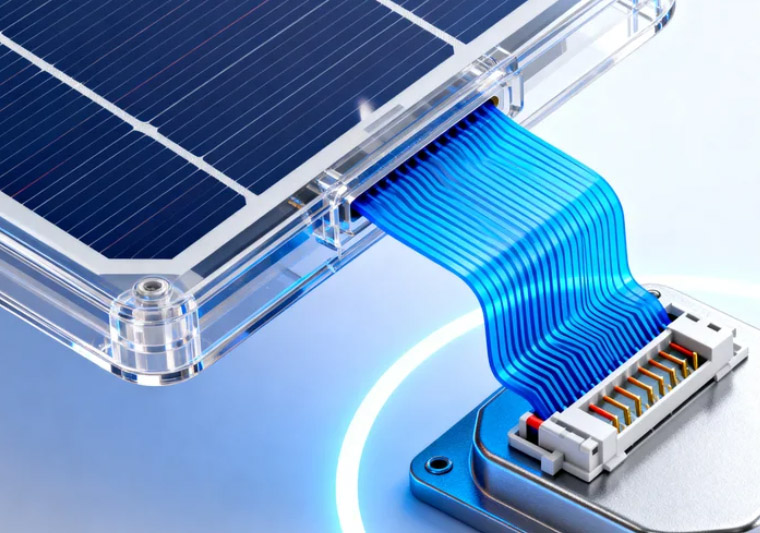

光伏组件优化器
产品应用系列
柔性电路板产品系列,高品质、高性能柔性电路解决方案
-

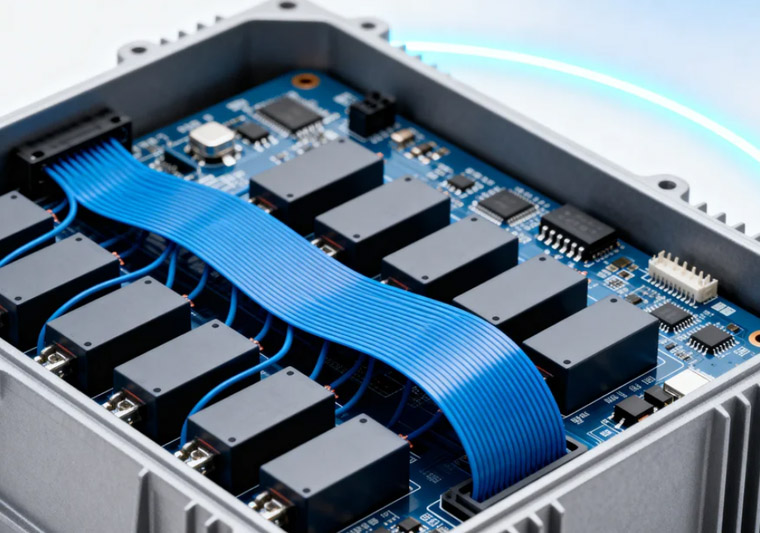

储能逆变器功率模块与主控板连接板厚0.1mm-0.18mm -
直流充电桩 - 功率模块互联板厚0.12mm-0.2mm -
光伏组件优化器板厚12.5μm-25μm
产品标题
新能源软性线路常规参数
| 参数类别 | 具体规格 | 应用说明 |
|---|---|---|
| 基材类型 | 耐UV聚酰亚胺（PI）薄膜、耐候性聚酯（PET）薄膜（少量） | PI为主流，具备耐紫外线老化（寿命≥25年）和宽温特性，适配户外光伏场景；PET仅用于组件内部静态低功耗线路 |
| 基材厚度 | PI：12.5μm、25μm、50μm；PET：50μm、75μm | 12.5μm超薄PI适配组件优化器紧凑空间；25μm/50μm用于逆变器、汇流箱等设备内部布线 |
| 导电层（铜箔） | 压延铜箔（12μm、18μm）；电解铜箔（35μm、70μm） | 压延铜箔抗弯折性优，适配组件背板振动场景（如光伏跟踪系统）；电解铜箔用于逆变器大电流回路 |
| 总厚度 | 0.08mm-0.2mm（常规≤0.15mm） | 适配光伏组件背板（厚度≤5mm）、逆变器内部高密度布局等狭小空间 |
| 工作温度 | PI基材：-40℃~125℃（高耐温款达150℃）；PET基材：-30℃~85℃ | 适应户外极端温差（沙漠地区白天高温、寒带夜间低温）及设备散热环境 |
| 耐UV性能 | UVB-313灯管照射168h，基材无开裂、变色，绝缘电阻保持率≥90% | 抵抗户外长期紫外线照射老化，保障25年设计使用寿命 |
| 耐电压 | ≥1500V DC（常规），高耐压款达3000V DC | 适配1500V/3000V光伏系统高压环境，避免绝缘击穿风险 |
| 弯曲寿命 | ≥5000次（弯曲半径3mm-5mm） | 适应光伏跟踪系统机械转动、组件安装调试等弯折场景 |
